오랜 기간 안정적인 밝기를 유지하는 머신비전 조명의 핵심 기술 - “Sensing&Feedback” 기능

머신비전용 조명 소스의 Sensing&Feedback 기능은 일정한 광량 유지를 통해 이미지 품질을 보장하고, 검사 프로세스의 신뢰성을 높이기 위해 사용됩니다. 조명의 상태, 이미지 캡처 결과, 시스템 상태 등을 실시간으로 모니터링하고, 이에 따라 조명을 조정하거나 사용자에게 알림을 제공하는 다양한 역할을 수행합니다. 이번 포스팅에서는 이러한 Sensing&Feedback 기능이 탑재된 CCS사의 FALUX Sensing 조명의 특성에 대해 알아보고자 합니다.



<CCS사의 FALUX Sensing 조명>

LED는 다양한 파장, 긴 수명, 단가 측면에서 매우 큰 장점이 있어 계속해서 수요가 증가하는 광원이지만 동시에 Rank에 따라 LED 간 밝기 편차가 발생하며, 사용 초기에 비해 열 및 수명에 따라 광량이 저하되는 문제가 있어 사용/관리에 어려움이 있습니다.



이러한 문제를 해결하기 위해 FASTUS Sensing 조명은 Photodiode sensor를 탑재하여 조명의 실시간 밝기를 감지합니다. 이를 통해  타겟한 밝기 값과 다른 경우 전류값을 보상하여 밝기를 유지합니다.또한 온도 보상 회로를 통해,점등 후 온도 상승이나 주변 온도 변화로 인한 밝기 변동 또한 보상합니다. 밝기와 온도 외에도 SN, 사용 시간 등 수십가지 항목에 대해 모니터링이 가능합니다.



이러한 모니터링 값을 기반으로 CCS의 OPPF컨트롤러에서는 전류값 보상을 통해 일정한 광량을 유지할 수 있습니다. 이처럼 밝기를 자동으로 관리하는 Sensing 조명 기능을 통해 약 40,000 시간동안 밝기 저하 없이 안정적으로 운용 가능합니다.

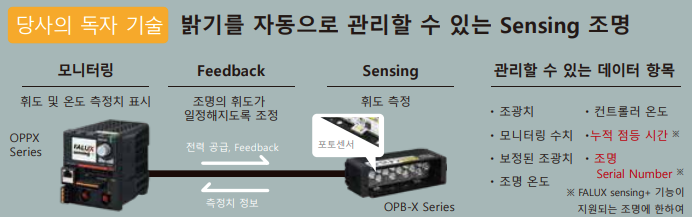

CCS 사 FALUX Sensing 구성

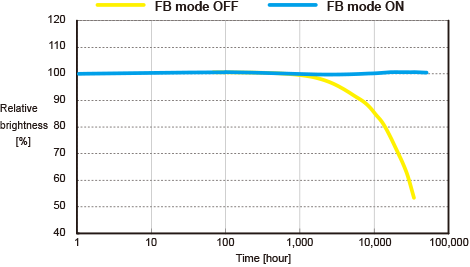

CCS사 FALUX Sensing 피드백 기능



앤비젼이 공급하는 초고휘도 REVOX 소스 또한 광량 피드백 기능을 통해 30,000시간동안 안정된 출력이 가능합니다. 이처럼 오랜 기간 안정적인 성능으로 조명을 사용하고자 하는 머신비전 장비에서는 이러한 "피드백 기능"이 매우 중요한 기능으로 각광받고 있습니다.

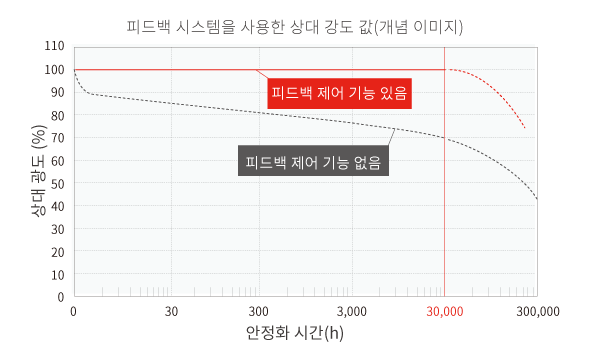

REVOX 소스 피드백 기능



앤비젼 조명기술센터는 고객의 니즈 파악부터 기술 검토, Concept study, 제품 개발 및 성능 평가, 피드백 반영, 시장 출시 등 전 과정에 걸쳐 각 시장과 검사에 맞는 최적의 조명 솔루션을 제안합니다. LightTools 개발 프로그램을 비롯하여 다양한 성능 평가 장비들(색채 휘도계, 오실로스코프 & 전류 프로브, 투과 반사 스펙트럼 측정 시스템, 광속 측정기, 조도계)을 갖추고 있어 솔루션의 완성도를 높입니다.



다양한 검사에 필요한 산업용 조명에 대한 상담이 필요하시면 언제든지 문의 부탁드립니다!
