조명 데이터시트 쉽게 이해하기

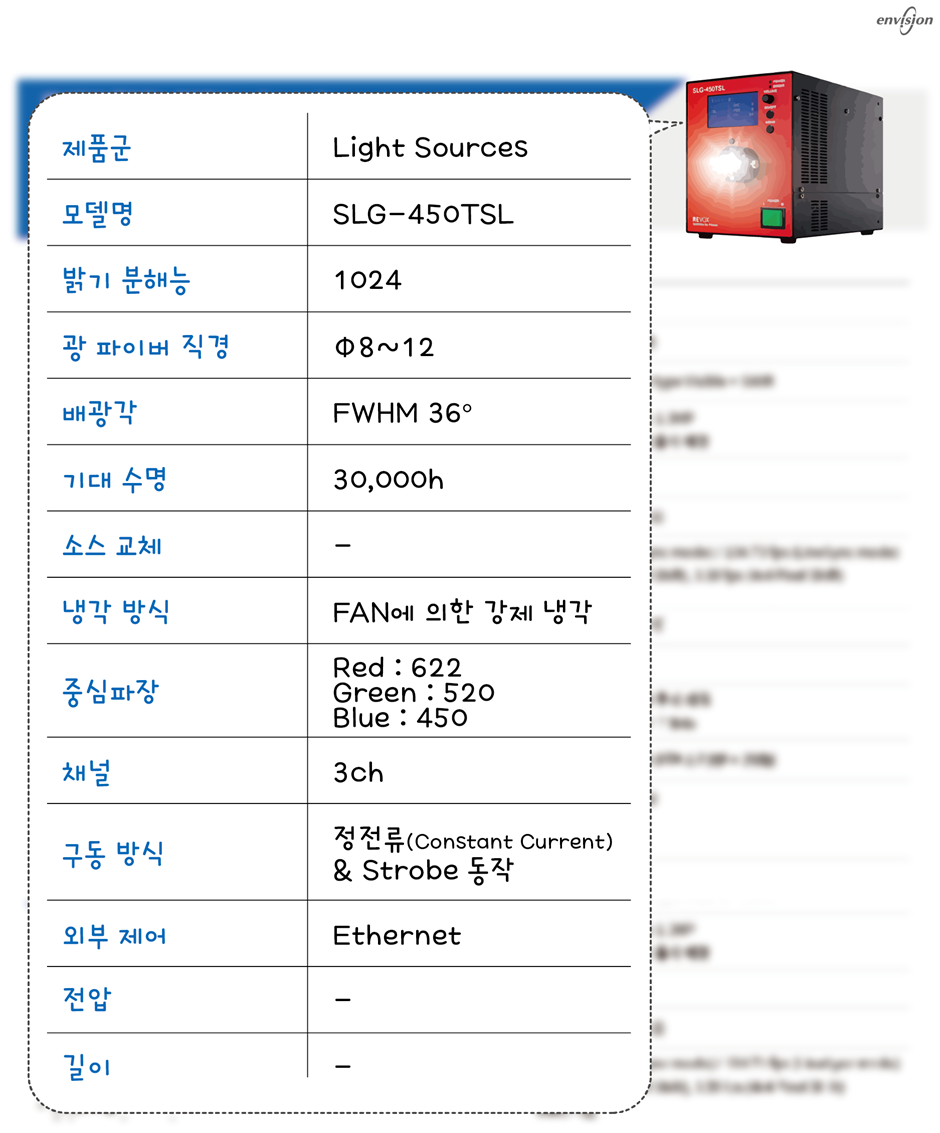

밝기 분해능은 선택할 수 있는 밝기의 범위를 말해요. 즉, 1부터 최대값까지 설정할 수 있어요. 1024는 밝기를 1024단계로 조절할 수 있다는 뜻이에요. 밝기를 더 세밀하게 조정할 수 있게 됩니다.



광 파이버 직경은 광 파이버가 꽂힐 수 있는 구멍의 크기를 말해요. 광파이버는 빛을 적절히 옮겨주는 도파관이라서, 정확한 규격이 맞지 않으면 빛의 손실이 발생할 수 있어요. 배광각은 빛이 퍼지는 정도를 의미합니다. 즉, 얼마나 넓은 영역에 빛이 퍼지는지를 나타내는 것이죠.



LED의 기대 수명은 LED가 사용될 때 밝기가 얼마나 떨어지는지를 기준으로 결정됩니다. LED는 시간이 지나면서 밝기가 저하되지만 완전히 꺼지지는 않고 어두워지게 되죠.



Source 교체는 조명의 교체나 수리 방법을 의미합니다. 일반적으로 수리 방법에 관한 내용이죠. 냉각 방식은 조명 장비가 사용될 환경에 따라 중요한 요소입니다. 예를 들어 진동이 있는 환경에서는 특정 냉각 방식을 사용할 수 없을 수도 있습니다. 그럼 나머지들도 가볍게 다뤄보도록 할게요.



Peak Wavelength는 White가 아닌, Red/Green/Blue LED 적용시 중 심파장을 이야기합니다. 스펙트럼 상에서 가장 강한 밝기를 갖는 파장을 의미하죠. 보통 White 색상은 Peak랄게 딱히 없어서 표기하지 않습니다. 넓은 파장대역을 커버하고 있는 White는 색온도를 언급하여 특성을 이야기하기도 합니다. Channel은 소스 조명일 때, 몇 가지 색상을 제어 가능한지에 대한 것으로 한 색깔을 제어 가능하면 1채널(1ch), Red/Green/Blue 세 색상을 제어 가능하면 3채널(3ch)이라고 할 수 있습니다.

구동 방식은 정전류인지 정전압인지 스트로브 방식인지를 의미하는데요.

조명에 전류를 어떻게 인가하는지 알려주는 방법으로 컨트롤러의 특성으로 볼 수 있습니다. 컨트롤러를 포함하고 있는 소스 조명 등의 제품 경우 조명의 특성에 포함시키기도 하나 다이렉트 조명의 경우에는 특성에 포함될 수 없겠죠.



외부 제어는 PC나 다른 제어장치를 통해 조명을 제어할 수 있도록 하는 것이고, PC와의 연결 규격을 의미합니다. 외부 제어를 위해서는 보통 Ethernet이나 RS-232C 같은 Serial 연결을 많이 사용해요. 이를 통해 PC나 다른 제어장치에서 조명을 원격으로 제어할 수 있습니다. 참고로 Parallel & Ethernet & RS-232C는 모두 통신 규격입니다.



마지막으로 전압은 조명의 Typical Voltage를 의미합니다. 소스 조명에서는 보통 언급하지 않고요. 컨트롤러와 함께 쓰일 다이렉트 조명에 필요한 스펙입니다. 주 구동 Voltage를 알아야만 컨트롤러의 Voltage level을 선택할 수 있죠. 보통 5V/12V/24V입니다. 높다고 더 좋거나 낮다고 어둡거나 한것은 보통 아닙니다. LED array의 구동 범위와 연결되죠. 마지막으로 Length는 Bar 조명과 같이 매우 반복적으로 다수 제작되는 조명의 경우 제작 가능한 길이를 스펙으로 정하기도 합니다. 링 조명은 지름과 조사각도로 특성화가 가능할 것입니다.
