[광학 기술 백서 #4] 렌즈의 결상과 성능 평가를 위해 알아두어야 할 3가지 개념_회절, 수차, MTF



  렌즈란, 빛이 굴절률이 다른 매질로 각도를 가진 상태로 진행할 때 진행방향이 꺾이는 현상을 이용하여 빛의 경로를 바꾸는 광학장치입니다. 이러한 경로변경을 이용하여, 투과율이 높은 물질(유리)을 잘 가공하면 빛들을 한곳으로 모아 이미징을 할 수도 있고, 절단/마킹/치료등의 일상 생활에 관련된 일을 할 수 있습니다. 만약 다발을 정확히 한 점에 모을 수 있는 렌즈가 있다면, 실제 세상과 똑같은 해상도의 사진을 촬영할 수 있고, 정밀치료, 정밀가공 또한 가능하겠지만 실제로 렌즈는 아무리 시간과 돈을 투자하여 잘 만든다 해도 빛을 한 점으로 모을 수는 없습니다. 그 이유와 함께 렌즈의 결상과정에 대해 알아보겠습니다.


렌즈 성능을 저해하는 두 가지 요소


  빛이 렌즈를 통과하는 과정에서 회절수차라는 두 가지 현상이 발생하여 빛을 한곳으로 모으는 것이 불가능합니다. 먼저 회절이란 빛이 파동이기 때문에 나타나는 현상으로, 빛이 장애물을 만났을 때 스~~윽 장애물을 넘어 뒤쪽으로 진행하는 현상입니다. 렌즈의 앞 혹은 뒤에 넣는 조리개 또는 렌즈를 잡고 있는 기구부가 이러한 장애물 역할을 하고, 또 조리개가 없다면 렌즈 그 자체가 장애물의 역할을 하게 되므로 회절현상은 반드시 생기게 됩니다. 이 회절 현상으로 인해 센서쪽에는 Airy Disk(에어리 디스크)라는 동심원 무늬가 나타나게 됩니다. 즉 렌즈를 지나면서 빛 에너지는 한점에 모이지 못하고 동심원 무늬로 퍼지게 되어, 해상력의 저하를 초래합니다.

  회절과 동시에 렌즈에는 수차라는 현상이 있습니다. 렌즈 중심부와 외곽부를 통과하는 빛의 초점이 다르거나, 파장에 따라 초점거리가 달라지거나, 광축상이 아닌 곳에서 오는 빛이 렌즈를 통과하는 방향에 따라 초점이 안 맞기도 하는 등 여러 가지 원인이 있습니다. 렌즈의 조리개를 조여 광축 근처의 빛만을 사용하면 수차는 줄어 들겠지만, 좁은 틈을 지난 빛은 회절현상이 더욱 커지게 됩니다.


Airy Disk의 최소 크기



  다른 굴절률, 다른 모양의 여러 개의 렌즈알을 이용하여 렌즈를 만들어 수차를 최대한 제거하면(Diffraction Limit 제작: 수차를 제거하여 회절에만 성능이 의존하는 렌즈), Airy disk의 크기는 이제 빛의 파장렌즈의 NA에 따라 그 크기가 달라집니다. 이는 회절이 파장이 길수록 많이 생기고(λ관련), 지나는 틈이 클수록 덜 생기기 때문입니다.

  위 그림과 같이 Airy Disk는 중심원을 감싸는 링 무늬로 번지게 되고, 중심원에 약 83.8%, 첫번째 링에는 7.2%, 두번째 링에는 2.8%의 에너지가 모이게 되고, 바깥으로 계속해서 퍼지게 됩니다.


렌즈의 해상력 측정/비교


  위 내용을 정리하면, 한 점에서 나온 빛은 렌즈를 통과하면 Airy disk의 무늬 형태로 퍼지게 되며, 그 정도는 사용하는 빛의 파장과 렌즈의 NA, 그리고 렌즈의 수차에 따라 달라집니다. 그렇다면 이제 실제로 렌즈의 해상력을 비교하는 방법이 궁금해 집니다. 그 방법으로는 Modulation Transfer Function이라고 불리는 함수 그래프를 확인하여 할 수 있는데, 이 함수를 간단히 설명하면 100%의 Contrast를 갖는 흑/백의 띠 무늬가 렌즈를 통과하여 결상하였을 때 회절과 수차로 인한 해상력 저하 후의 Contrast를 비교한 그래프 입니다.


  왼쪽 그림을 보면 조금 더 직관적으로 이해가 됩니다. 어떤 일정한 폭을 갖는 반복되는 패턴의 이미징 후 Contrast를 측정하여 렌즈의 성능을 비교하는 방법입니다. 과거에는 이 방법 대신, 점 광원을 결상시켜 확대경으로 그 결상된 점의 크기를 보아 비교측정하였는데, 이러한 MTF방법을 이용하면 다양한 사이즈의 물체에 대하여 성능을 측정할 수 있습니다. 다음 포스팅에서는 이 MTF그래프가 어떻게 생겼는지, 어떻게 읽는지 다뤄보도록 하겠습니다.



<이미지 출처>

https://www.microscopyu.com/articles/optics/mtfintro.html


 필진 소개



정세영, Sam Jung

(앤비젼 제품 기획팀/광학 담당)

광학에 관한 이론은 간단하게, 현상은 조금 더 깊게,

복잡한 것들은 더 쉽게 설명하는 Optic Solution manager



Posted by 비전만

댓글을 달아 주세요

  1. 카메라 초보 2017.07.19 10:59  댓글주소  수정/삭제  댓글쓰기

    이제 막 미러리스 카메라를 쓰면서 카메라에 기술적인 관심이 많이 생긴 직장인입니다. 좋은 정보 이렇게 쉽게 정리해 주셔서 감사합니다. 글을 읽다가 다음과 같은 질문이 생겨 댓글을 남깁니다. 답변을 주신다면 감사하겠습니다.

    1. NA 가 n x sinθ라고 기술되어있는데 여기서 n이 무엇인가요?

    2. 조기개를 조이게되면 광축 근처의 빛만 사용하게 되어 수차는 줄어들며, 빛의 회절 현상이 더커진다고 기술되어있습니다.
    -> 이러한 현상은 카메라의 조리개를 조일때 빛이 적게들어오지만 광축근처의 빛만 사용하게되어 심도가 높은 사진이 얻어지는 현상과 같은 맥락으로 이해해도 되는건지 궁굼합니다. 여기에 그렇다면 조리개를 조여 빛의 회절 현상이 더커지는것은 어떤현상으로 확인이 가능한지 알려주시면 감사하겠습니다.

  2. 정세영 2017.08.07 12:47  댓글주소  수정/삭제  댓글쓰기

    위 질문에 답변드립니다.
    1. n 은 매질의 굴절률 입니다. (공기라면 n=1, 기타 물질은 이보다 큼)
    2-1. 조리개를 조이면 광축 근처의 빛을 사용하게 되어 (정확히는 광축과 이루는 각이 작은 빛들을 사용하게 되어) 심도가 깊어집니다.
    2-2. 조리개를 조였을 때 회절이 커지는 현상은, 실제 렌즈의 조리개를 조여가면서 촬영을 해보시면 일정 f/# 이상 올라가면 점점 이미지 quality 가 저하되는 현상을 통해 보실 수 있습니다.

[광학 기술 백서 #2]렌즈의 결상 공식

렌즈 결상 공식에서 가장 기본적인 식은?

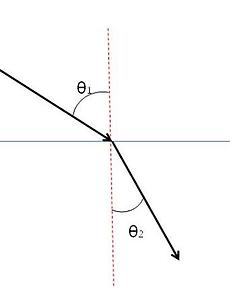

  렌즈는 기본적으로 스넬의 법칙(Snell's Law)라는 굴절 법칙에 의해 공식이 유도됩니다.



  스넬의 법칙은 고등학생이라면 알만한 간단한 공식입니다.

  하지만 스넬의 법칙에 쓰이는 sin 값은 렌즈 공식에서 좀더 간단히 표현하고자 테일러 공식을 통해 근사 되어 쓰입니다.



  이 때 일반적인 경우에는 일차식만을 근사하여 사용하게 되고 이러한 근사값은 광축에 가까운 광선만이 일치하게 되어 근축광선의 공식이라고도 합니다.

  이 때 좀더 정밀한 렌즈를 제작하기 위해서는 3차항, 5차항 등의 고차항까지 고려를 해야 합니다.

아무튼 일반적인 렌즈의 결상 공식은 일차항만을 고려하게 되므로 스넬의 법칙은 다음과 같이 근사할 수 있습니다.



그리고 이 식이 바로 렌즈 결상 공식의 가장 기본적인 식이 됩니다.



  위의 그림은 한 개의 구면을 가지고 있는 렌즈의 개략도입니다.


  렌즈면의 P점에 빛이 i의 입사각으로 들어오고 있습니다. 이 빛은 렌즈 표면에서 굴절을 하여 i’이라는 굴절각을 가지고 통과하였습니다.


  이때 입사각과 굴절각 i, i’를 각 α와 υ및 υ’로 표현을 하게 되면 다음과 같은 식을 얻게 됩니다.



  이 식을 근축 광선의 스넬 공식에 대입하게 되면



  이 렌즈의 한면에서 다른 면으로 빛이 들어갈 때 사용되는 전환공식은 다음과 같습니다.



  이 때 각각의 부호는 다음의 부호규약을 따르게 됩니다.


 1. 모든 입사광선은 왼편에서 오른편으로 진행


 2. 모든 거리와 높이는 정점 A를 원점으로 하는 오른손 좌표계 부호를 따른다.


 3. 각 υ 및 υ’은 광선을 광축방향으로 회전할 때 반시계 방향이면 –, 시계방향이면 + 이고, 각 α는 법선을 광축 방향으로 회전할 때 반시계 방향이면 –, 시계방향이면 + 이며, i 및 i’의 각은 광선을 법선방향으로 회전할 때 시계방향이면+, 반시계 방향이면 – 이다.


  이와 같은 렌즈의 결상 공식은 거의 대부분의 기본적인 계산에 사용되게 됩니다.


 필진 소개



박강환, Benjamin Park

(앤비젼 제품 기획팀/광학 담당)

광학에 대한 무한 열정으로 제품을 넘어 고객의 솔루션을 만드는 Optic Specialist
