3D 머신비전 검사에 사용되는 주요한 기술 세가지에 대해 이야기 해보도록 할게요.
제가 지금부터 말할 기술은 레이저 삼각법(Laser triangulation), 색수차 공초점 측정기(Chromatic Confocal Imaging), 백색광 간섭계(White Light Interferometry)이에요. 이 세 기술은 각각 다른 원리를 사용하여 물체의 표면을 측정하고, 그에 따라 특징과 장단점이 다릅니다.
[레이저 삼각법]
레이저 삼각법 (Laser triangulation)은 레이저를 사용해서 물체의 형태와 표면을 측정하는 방법이에요. 레이저를 물체에 비추고, 반사된 레이저를 캐치해서 거리를 계산해요. 이 기술은 레이저를 이용하여 빠르고 정확하게 3D 정보를 측정하는 강력한 방법이에요. 그리고 이동하는 물체나 복잡한 물체의 표면 높이와 위치를 정밀하게 파악하여 품질 향상과 생산성 향상에 큰 도움이 되죠.

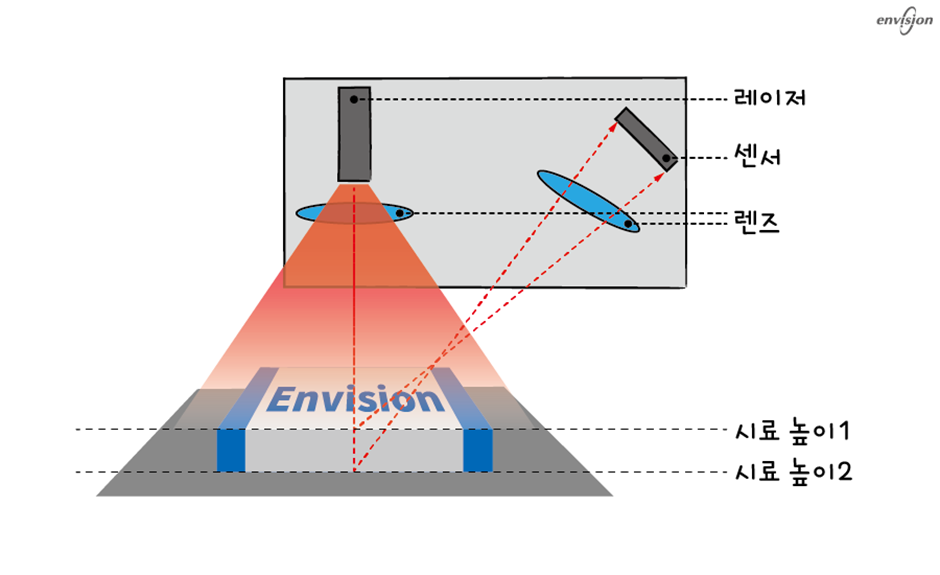

레이저 삼각법을 적용한 3D 제품은 센서와 레이저 광원으로 이루어져 있어요. 기본적인 작동 원리는 측정 대상에 레이저 빔을 쏘고, 그 중 일부가 센서로 반사되는 것이에요.

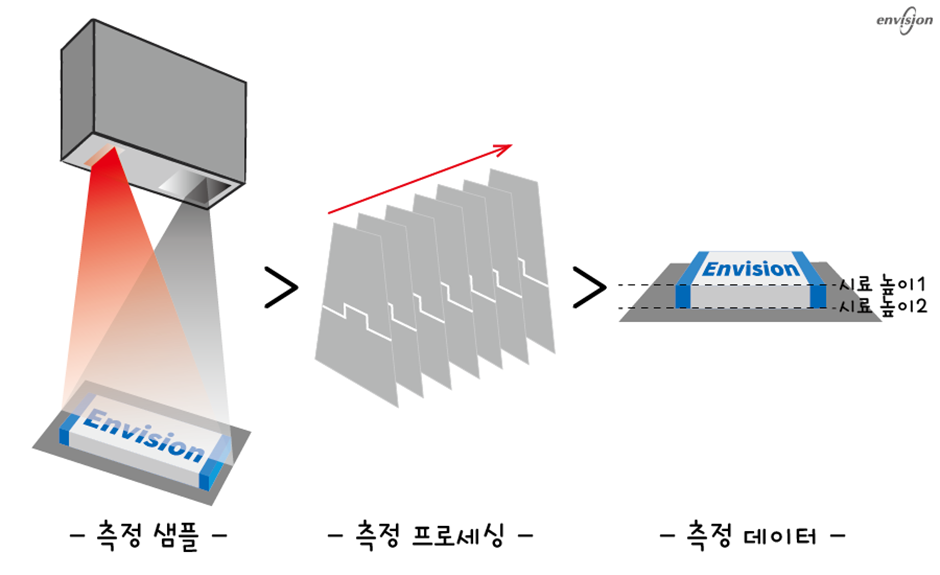

대상이 움직이면 레이저 빔도 따라서 감지기 쪽으로 이동하게 돼요. 감지기는 그 거리를 측정하는데 사용되는 신호를 생성해서 보내죠. 데이터는 주로 카메라의 이미지 센서를 통해 아날로그 혹은 디지털 출력 형태로 변환됩니다.
이 센서들은 빛의 양의 피크 분포를 감지하여 대상의 위치를 정확하게 찾아내는데 사용돼요. 주로 최대로 충전된 픽셀을 통해 위치를 결정하고, 다른 표면의 반사에 의해 활성화 된 낮은 충전 픽셀은 무시돼요.
레이저 삼각법은 공학, 제조, 로봇공학, 품질 통제, 의료 장비, 자동차 산업 등 다양한 분야에서 활용돼요. 예를 들어 자동차 산업에서는 자동차 표면의 불량 검출과 조립 정밀도 측정에 쓰이고, 의료 분야에서는 치과 스캔과 치아 모델링에 활용돼요.
다음 시간에 색수차 공초점 측정기(Chromatic Confocal Imaging), 백색광 간섭계(White Light Interferometry)에서도 살펴보도록 할게요.
