[3D 측정] 핵심 기술 용어 정리 Part 3: 정밀도

by ENPIDIA (주)앤비젼 2017. 6. 14.

[Precision : Repeatability & Reproducibility]





측정 장비에서 정밀도(Precision)라는 것은, 여러 번 측정한 결과가 서로 얼마나 유사한지를 나타내는 기준으로, 재현성으로 부르기도 합니다. 양산 라인에 3D 측정 장비를 적용하기 위해서 검증해야 하는 스펙으로, 장비 자체와 장비의 사용자, 프로세스 등에 의해 종합적으로 영향을 받기 때문에, 3D 장비 제조사에서는 제공할 수 없는 스펙입니다. 하지만 Repeatability는 제한된 측정 조건에서 제공될 수 있습니다. 정밀도는 Repeatability와 Reproducibility로 구분 됩니다.

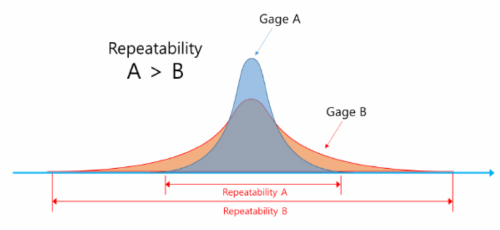

Repeatability는 반복 정밀도라고 하며, 짧은시간 내에 하나의 장비로 하나의 샘플을 한 명의 작업자(Appraiser)가 동일한 프로세스로 반복 측정했을 때, 측정 값의 최대 편차로 정의됩니다. 측정 값의 편차가 작을수록 정밀하다고 하며, 이는 정확도와는 무관합니다. Repeatability는 Equipment Variation(EV) 이라고 해서, 전체 시스템의 불확실성(Uncertainty)에서 장비 자체의 영향을 분석하기 위해 측정 됩니다.

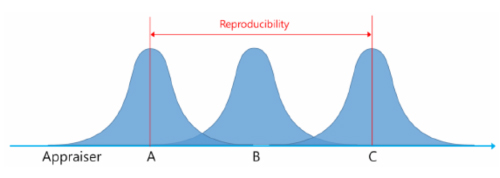

Repeatability는 재현성이라고 하며, 하나의 장비로 하나의 샘플을 다수의 작업자가 동일한 프로세스로 반복 측정 했을 때, 다수의 작업자 간 평균 값의 최대 편차로 정의됩니다. 즉, 아래 그림과 같이 A, B, C 세 명의 작업자가 측정한 결과에서 최소 평균과 최대 평균의 차이가 Reproducibility로 정의 됩니다. Reproducibility는 Appraiser Variation이라고 해서, 전체 시스템의 불확실성(Uncertainty)에서 작업자에 의한 영향을 분석하기 위해 측정 됩니다.







copyright 2017 ()앤비젼 Inc. all rights reserved

 게시글을 무단으로 복사해 게재할 경우 , 형사상의 불이익이 있을  있습니다.


측정 장비에서 정밀도(Precision)라는 것은여러 번 측정한 결과가 서로 얼마나 유사한지를 나타내는 기준으로재현성으로 부르기도 합니다양산 라인에 3D 측정 장비를 적용하기 위해서 검증해야 하는 스펙으로장비 자체와 장비의 사용자프로세스 등에 의해 종합적으로 영향을 받기 때문에, 3D 장비 제조사에서는 제공할 수 없는 스펙입니다하지만 Repeatability는 제한된 측정 조건에서 제공될 수 있습니다정밀도는 Repeatability 와 Reproducibility로 구분 됩니다.

필진 소개






임해동, Steven Yim

(앤비젼 R&D Engineer/3D 솔루션 담당)

기술에 대한 치밀한 탐구 정신으로 최적의 솔루션을 만들어가는 R&D Engineer
